Zrobotyzowane stanowisko Fanuc do obsługi pras hydraulicznych

Stanowisko z robotem Fanuc R2000iB/165F do obsługi prasy hydraulicznej, na której z blachy wytłaczane są drzwi o różnych wzorach.

Nasza firma zaprojektowała i zintegrowała stanowisko do obsługi prasy hydraulicznej, na której z blachy wytłaczane są drzwi o różnych wzorach.

W skład stanowiska wchodzi:

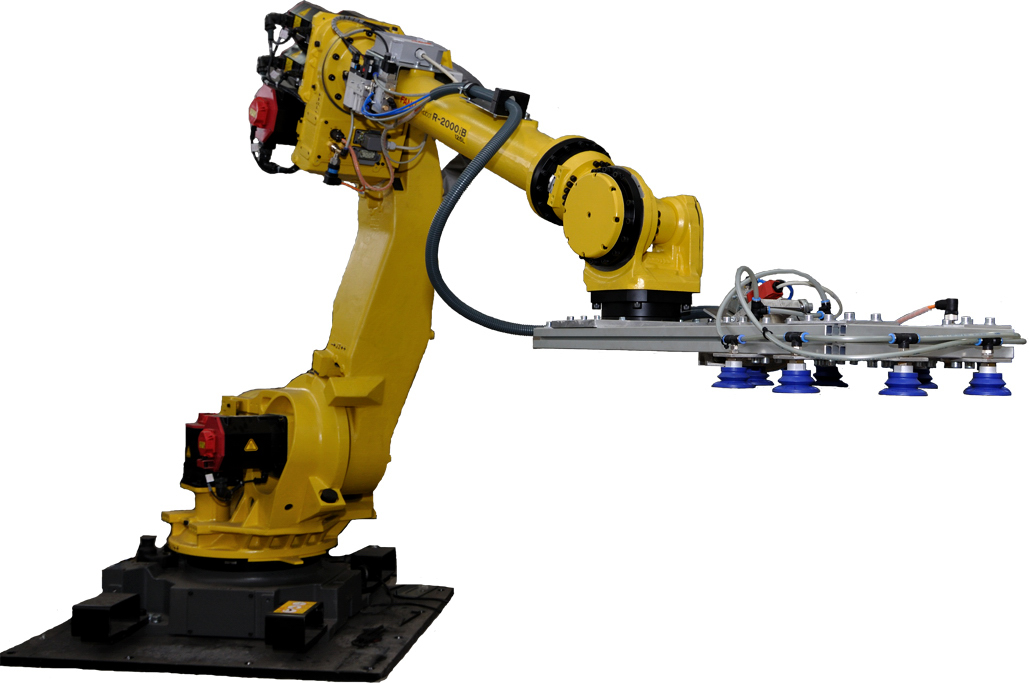

  • robot manipulacyjny Fanuc R2000iB/125L,

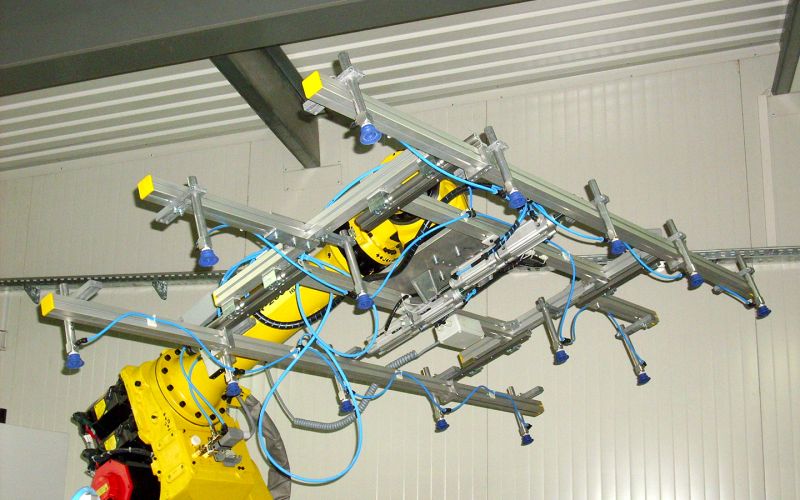

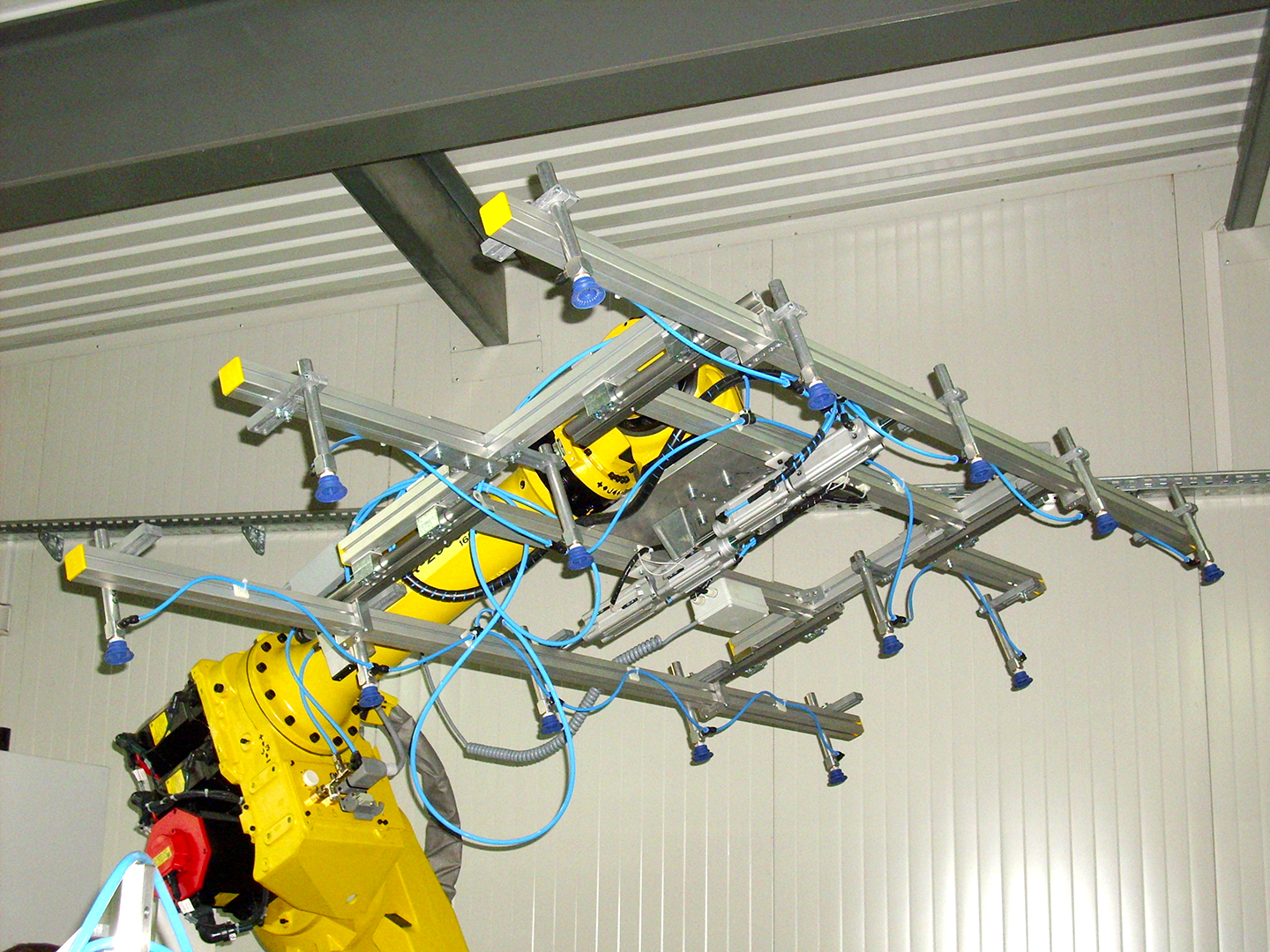

  • pneumatyczno-mechaniczny chwytak zamontowany na robocie,
  • stanowisko do pozycjonowania blach przed załadunkiem na prasę,
  • portal do załadunku i rozładunku prasy,
  • dwie prasy hydrauliczne,

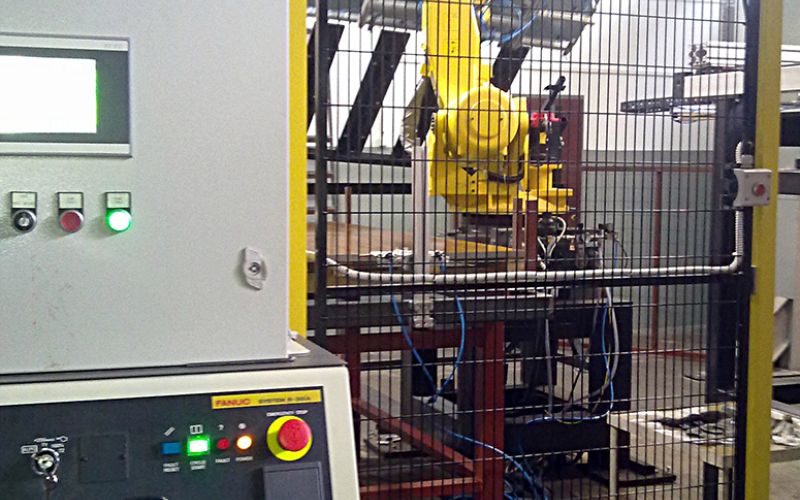

  • układ sterowania wyposażony w niezbędne elementy sterowniczo-sygnalizacyjne,

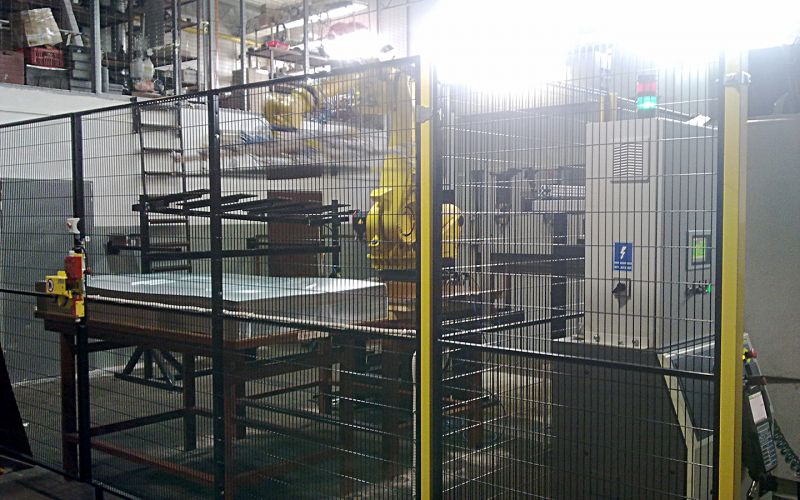

  • ogrodzenie z bramką wjazdową nadzorowaną.

Robot pobiera blachę ze stołu i przenosi na specjalne stanowisko pozycjonujące. Następnie przenosi blachę na portal do załadunku prasy. Podczas gdy blacha jest tłoczona przez prasę, robot umieszcza kolejny arkusz na stanowisku do pozycjonowania. Po wytłoczeniu wzoru na blasze, wyjeżdża ona z prasy i jest odbierana przez robota, który umieszcza po kolei każdą z jej 4 krawędzi w drugiej prasie w celu wyprostowania krawędzi. Gotowy profil drzwi jest odkładany na stół półfabrykatów.
